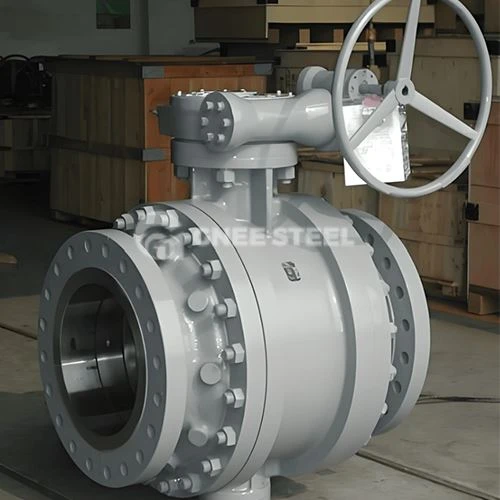

A105N Trunnion Mounted Ball Valveialah injap industri-berat,{1}}berprestasi tinggi yang direka untuk sistem paip-tekanan tinggi dan-besar.
A105N:Bahan badan adalahKeluli karbon palsu ASTM A105, dengan "N" menandakan bahawa ia telah mengalamiMenormalkanrawatan haba untuk keliatan dan struktur butiran yang lebih baik.
Dipasang Trunnion:Tidak seperti injap bola "terapung", bola dipasang di bahagian atas dan bawah oleh trunnion (pivot). Tekanan bendalir memaksatempat dudukmelawan bola untuk membuat meterai, bukannya memaksa bola menentang tempat duduk. Reka bentuk ini mengurangkan tork kendalian dengan ketara dan menghalang kehausan tempat duduk dalam-aplikasi tekanan tinggi.
Tidak pasti tentang keperluan tork untuk-perkhidmatan tekanan tinggi?Hubungi jurutera kami untuk data tork terperincidan nasihat pemilihan pada injap trunnion A105N.
Maklumat Terperinci
| Komponen | Penerangan |
| Bahan Badan | ASTM A105N (Keluli Karbon Dipalsukan, Dinormalkan) |
| Kemasan Dalaman | Biasanya Keluli Tahan Karat (304/316) atau Keluli Karbon dengan ENP (Penyaduran Nikel Tanpa Elektro) |
| Bahan Tempat Duduk | Tempat Duduk Lembut (PTFE, RPTFE, DEVLON, PEEK) atau Tempat Duduk Logam (Tungsten Carbide/Stellite) |
| Operasi | Tuas, Kotak Gear, Penggerak Pneumatik atau Penggerak Elektrik |
| Tamatkan Sambungan | Bebibir (RF, RTJ) atau Punggung-Kimpalan (BW) |
| Julat Saiz | 2" hingga 48" (NPS 50 hingga NPS 1200) |
| Kelas Tekanan | Kelas 150, 300, 600, 900, 1500, 2500 |
Spesifikasi
Injap Bola Trunnion A105N dihasilkan dan diuji mengikut piawaian industri antarabangsa:
Reka bentuk & Pembuatan: API 6D/ ASME B16.34 / ISO 14313
Bersemuka-ke-Dimensi Muka:ASME B16.10 (Dimensi standard untuk kebolehtukaran)
Dimensi Flange Akhir:ASME B16.5 (Sehingga 24") / ASME B16.47 (26" dan ke atas)
Punggung-Tamat Kimpalan:ASME B16.25
Ujian Tekanan:API 6D / API 598 (Memastikan kebocoran sifar)
Keselamatan Kebakaran:API 607 / API 6FA (Memastikan injap kekal tertutup semasa kebakaran)
Pematuhan NACE:MR0175 (Pilihan, untuk persekitaran gas masam/menghakis)
Ciri-ciri
Tork Operasi Rendah:Kerana bola berlabuh oleh trunnion, tekanan bendalir tidak menolak bola ke tempat duduk hiliran. Ini membolehkan operasi yang lancar dan mudah walaupun di bawah tekanan maksimum.
Sekatan Berganda dan Berdarah (DBB):Kebanyakan injap trunnion API 6D menyediakan pengedap pada kedua-dua bahagian hulu dan hiliran secara serentak. Ini membolehkan rongga badan dibuang atau dialirkan semasa injap berada dalam kedudukan tertutup.
Pelega Tekanan Rongga Automatik:Jika tekanan dalam rongga badan meningkat (cth, disebabkan pengembangan haba), tempat duduk direka bentuk untuk menolak sedikit ke belakang dan melepaskan tekanan berlebihan ke dalam saluran paip.
Anti-Reka Bentuk Statik:Dibina-dalam spring memastikan kesinambungan elektrik antara bola, batang dan badan untuk mengelakkan percikan daripada elektrik statik.
Meledakkan-Batang Bukti:Batangnya dimasukkan dari dalam badan dan direka bentuk dengan bahu supaya ia tidak boleh ditiup oleh tekanan dalaman.
Suntikan Sealant Kecemasan:Untuk injap 6" dan lebih besar, kelengkapan suntikan disediakan untuk tempat duduk dan batang. Jika pengedap utama rosak, gris kecemasan boleh disuntik untuk menghentikan kebocoran buat sementara waktu.
Api-Reka Bentuk Selamat:Sekiranya berlaku kebakaran yang mencairkan tempat duduk empuk, logam sekunder-ke-meterai logam diaktifkan untuk mengelakkan kebocoran bencana.

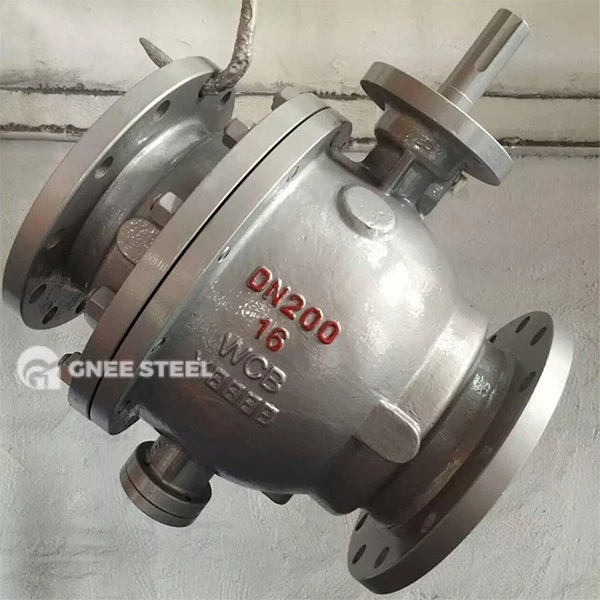

A105N Trunnion Mounted Ball Valve Kilang
Soalan Lazim
Apakah kegunaan injap bola yang dipasang pada trunnion?
Injap bola yang dipasang Trunnion digunakan terutamanya untuktinggi-tekanan, besar-diameteraplikasi yang memerlukan penutupan-yang boleh dipercayai dan pengendalian yang mudah.
Kegunaan utama termasuk:
Talian Paip Minyak & Gas:Penghantaran jarak jauh-minyak mentah dan gas asli.
Loji Petrokimia:Mengendalikan cecair-tekanan tinggi dan gas di kilang penapisan.
Matikan Kritikal-:Digunakan di mana tork operasi yang rendah diperlukan untuk membolehkan penggerak yang lebih kecil dan lebih cekap.
Sekatan Berganda dan Berdarah (DBB):Digunakan dalam sistem yang memerlukan pengedap pada kedua-dua belah injap untuk melepaskan rongga badan dengan selamat.
Apakah perbezaan antara injap bola terapung dan injap bola trunnion?
Perbezaan asas antara injap bola terapung dan injap bola yang dipasang pada trunnion ialahbagaimana bola disokong dan bagaimana ia mencipta meterai.
| Ciri | Injap Bola Terapung | Injap Bebola Dipasang Trunnion |
| Sokongan Bola | Disokong oleh kerusi sahaja | Dilabuhkan oleh batang dan trunnion |
| Tindakan Pengedap | Bola bergerak ke arah tempat duduk | Tempat duduk bergerak ke arah bola |
| Tork Operasi | Tinggi (meningkat dengan tekanan) | Rendah (stabil merentas tekanan) |
| Saiz Biasa | Kecil (NPS 1/2 hingga 10) | Besar (NPS 2 hingga 48+) |
| Kelas Tekanan | Lebih rendah (biasanya sehingga Kelas 600) | Tinggi (sehingga Kelas 2500+) |
| Ciri DBB | Tidak | ya |
| kos | Lebih rendah | Lebih tinggi |
