Penerangan Produk

Injap bebola Trunnion adalah alat penting untuk mengawal aliran cecair, gas, wap atau minyak dalam saluran paip. Peranti ini mempunyai reka bentuk suku pusingan di mana bola boleh membengkok 90 darjah untuk menyekat atau membenarkan aliran bendalir. Untuk mengawal kitaran aliran mula-henti, injap ini menampilkan reka bentuk cakera sfera berputar di tengah.

Piawaian Terpakai

Standard reka bentuk	API 6D, API 608, ASME B16.34, ISO 17292
Standard ujian	API 6D, API 598, EN 12266-1, ISO 5208
Pelepasan buruan	TA-Luft, ISO 15848-1, API 641
Standard bebibir	ASME B16.5
Kimpalan berakhir	ASME B16.25
Ujian selamat kebakaran	API 607, API 6FA, ISO 10497
Perkhidmatan gas masam	NACE MR0175 / ISO 15156 dan NACE MR0103 / ISO17945
Dokumentasi	EN 10204 jenis 2.2 (lalai) / 3.1 / 3.2

cast steel trunnion ball valve

Ciri-ciri Injap Bebola Dipasang Trunnion

Gerek penuh atau gerek berkurang

Pintu masuk atas dan tepi

Tempat duduk lembut dan logam

Tempat duduk kesan omboh tunggal atau berganda

Sambungan kimpalan bebibir, hab atau punggung

Keluli karbon standard, keluli tahan karat atau bahan aloi tinggi.

Injap Pengasingan Tunggal dan Reka Bentuk Injap Pelega Blok Dwi

Lulus ujian kebakaran ISO10497

Bagaimanakah Injap Bebola Dipasang Trunnion Berfungsi?

Injap bola Trunnion hanyalah injap berputar 90 darjah. Ini bermakna untuk membuka atau menutup injap, penggerak mesti dicondongkan pada 90-sudut darjah. Apabila penggerak berpusing, bola berputar, membenarkan pengaliran bebas medium apabila lubang menghadap paip. Dengan satu pusingan lagi pemegang, bola bergerak supaya lubangnya menjauhi paip, menghentikan aliran.

Sebagai contoh, anda perlu mengawal aliran minyak melalui komponen proses kritikal. Untuk menyelesaikan tugas ini, pasang injap bola tiga keping, belah atau separuh lubang. Anda mesti memutarkan penggerak injap 90 darjah ke satu arah untuk memulakan aliran minyak (biasanya mengikut arah jam).

Bola dilekatkan pada batang injap dan dikaitkan dengan penggerak. Bola juga bergerak semasa batang berputar, jadi satu sisi lubang galas bertemu dengan paip. Disebabkan oleh sekatan aliran minyak oleh injap separuh lubang, tekanan aliran aliran minyak dikurangkan.

Putar penggerak sekali lagi untuk menghentikan aliran, menggerakkan bola dan batang pada masa yang sama. Lubang bola kini jauh dari paip dan aliran terhalang. Tekanan hulu menolak tempat duduk injap lebih dekat dengan bola, mewujudkan pengedap yang ketat.

Kerana reka bentuk pegasnya yang dimuatkan, tekanan yang sederhana memaksa tempat duduk injap bola yang dipasang pada trunnion terhadap bola. Aliran minyak dihentikan oleh meterai tertutup ini, yang juga menghalang minyak daripada menembusi komponen dalaman injap.

Injap bola Trunnion digunakan dalam sistem tekanan tinggi dan rendah. Dalam tetapan tekanan tinggi, trunnion menyerap sebarang tekanan tambahan pada tempat duduk dan bola, membolehkan injap mengekalkan torknya. Di bawah keadaan tekanan rendah, tempat duduk pegas injap bergerak ke arah bola untuk mencipta pengedap yang ketat.

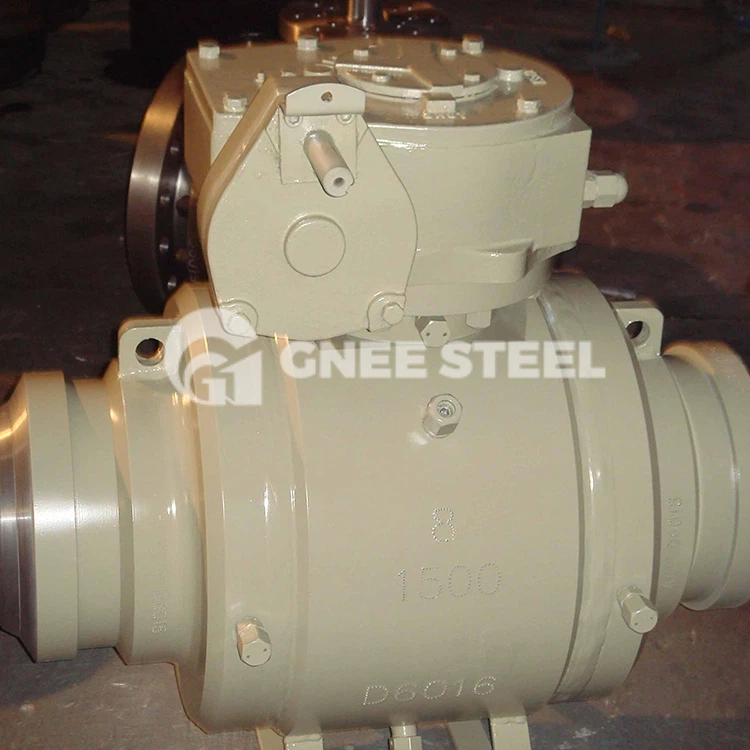

trunnion mounted ball valve
