Theinjap bola dua-elektrikmembuka dan menutup dengan memutar bola 90 darjah melalui penggerak elektrik. Laluan badan injap dan diameter paip penyambung adalah sama dan membentuk satu diameter, memastikan hampir tiada kehilangan medium semasa aliran. Injap ini digunakan secara meluas dalam rawatan air, saluran paip-jarak jauh, kimia, pembuatan kertas, perlindungan alam sekitar, pemeliharaan air dan industri kuasa, dan amat sesuai untuk aplikasi yang memerlukan kawalan jauh dan operasi automatik.
GNEE ialah pengeluar injap terkemuka di China, dilengkapi dengan bengkel CNC, memberikan anda perkhidmatan penyesuaian injap.Sesuaikan Injap Anda – Mulakan Perundingan Reka Bentuk!
Parameter Teknikal Injap Bebola Elektrik 2 Hala
1. Reka Bentuk Struktur Badan Injap
Bahan badan injap: Keluli tahan karat 304SS/316L, dipalsukan.
Julat diameter nominal: DN15-DN200, penilaian tekanan: PN16-PN40
Standard bebibir: GB/T9113, permukaan pengedap RF Ra Kurang daripada atau sama dengan 3.2μm
2. Penggerak Elektrik
Tahap perlindungan: IP67, jenis kalis{1}}letupan mematuhi ExdIICT6
Isyarat input: 4-20mA, menyokong protokol komunikasi HART
Masa penukaran: 3-60 saat boleh laras, ralat asas ±0.5%
3. Parameter Prestasi Pengedap
Struktur pengedap logam sipi berganda, tahap kebocoran: ANSI Kelas V
Permukaan tempat duduk injap dilapisi dengan aloi STL, kekerasan Lebih besar daripada atau sama dengan HRC58
Ujian pengedap-tekanan rendah: 1.1 kali tekanan berkadar, tiada kebocoran.
4. Julat Suhu Operasi
Jenis Standard: -20 darjah -150 darjah (Metal Seal)
Jenis Suhu Tinggi: Sehingga 180 darjah (Kerusi Aloi Khas)
Jenis Suhu Rendah: -30 darjah -80 darjah (Rawatan Kriogenik)
5. Ciri-ciri Kawalan Bendalir
Pekali Rintangan Aliran Kurang daripada atau sama dengan 0.07, Nilai Cv Pekali Aliran 25-2500
Sudut Penukaran 90 darjah, Kawasan Aliran Terbuka Sepenuhnya Lebih daripada atau sama dengan 90%
V-Jenis Jenis Boleh Laras dengan Nisbah Boleh Laras 50:1 (Pilihan)
6. Penunjuk Prestasi Mekanikal
Tork Pembukaan/Penutup Kurang daripada atau sama dengan 80N·m (Spesifikasi DN50)
Kekuatan Kilasan Batang Lebih Besar daripada atau sama dengan 420MPa
Ujian Getaran Mematuhi Standard GB/T17213.4
Prinsip Kerja Injap Bebola Elektrik 2 Hala
- Pemacu Elektrik: Penggerak elektrik menerima isyarat kawalan (seperti isyarat digital atau analog), motor dihidupkan, dan memacu bola untuk berputar.
- Maklum Balas Kedudukan: Penderia kedudukan memantau sudut bola dalam masa nyata untuk memastikan bukaan injap sepadan dengan arahan.
- Perlindungan Kegagalan Kuasa: Sesetengah model dilengkapi dengan peranti operasi manual, membenarkan penukaran status injap secara manual sekiranya berlaku kegagalan kuasa.
Ciri-ciri Injap Bebola Elektrik 2 Hala
Kawalan Automatik
Menyokong operasi jauh dan pengurusan berpusat melalui PLC, sistem DCS atau terminal pintar (cth, aplikasi mudah alih).
Masa tindak balas yang cepat; masa buka dan tutup biasanya kurang daripada 10 saat, sesuai untuk senario yang memerlukan penukaran pantas.
Kebolehpercayaan yang Tinggi
Struktur pengedap menggunakan dwi perlindungan (cth, pengedap lembut + pengedap logam), menjadikannya tahan haus-dan kalis kakisan-.
Penggerak elektrik mempunyai perlindungan beban lampau dan fungsi anti-jamming, memanjangkan hayat perkhidmatannya.
Penjimatan Tenaga dan Perlindungan Alam Sekitar
Kuasa digunakan hanya semasa pensuisan atau peraturan; tiada penggunaan kuasa apabila statik, memenuhi piawaian bangunan hijau.
Rintangan cecair yang rendah mengurangkan penggunaan tenaga sistem.
Pemasangan Fleksibel
Menyokong pemasangan mendatar atau menegak, menyesuaikan diri dengan susun atur paip yang berbeza.
Antara muka standard (cth, bebibir, benang) memudahkan penyepaduan dengan sistem sedia ada.
Aplikasi Injap Bebola Elektrik 2 Hala
Injap bola dua-elektrik digunakan secara meluas dalam medan berikut kerana prestasi cemerlangnya dan pelbagai aplikasi:
- Rawatan Air: Digunakan untuk kawalan media dalam sistem rawatan air seperti air paip, kumbahan dan air tebus guna.
- Talian Paip-Jarak Jauh: Digunakan sebagai-mematikan atau mengawal injap dalam saluran paip-jauh untuk minyak dan gas asli.
- Industri Kimia: Digunakan untuk kawalan dan pengawalseliaan media dalam proses pengeluaran bahan kimia.
- Pembuatan Kertas: Digunakan untuk mengawal aliran media seperti pulpa dan air dalam proses pembuatan kertas.
- Perlindungan Alam Sekitar: Digunakan untuk kawalan media dalam sistem kejuruteraan alam sekitar seperti rawatan air sisa dan penulenan udara.
- Penjimatan dan Kuasa Air: Digunakan untuk kawalan dan pengawalseliaan media dalam kemudahan pemuliharaan air seperti takungan dan stesen janakuasa hidro, serta loji kuasa.

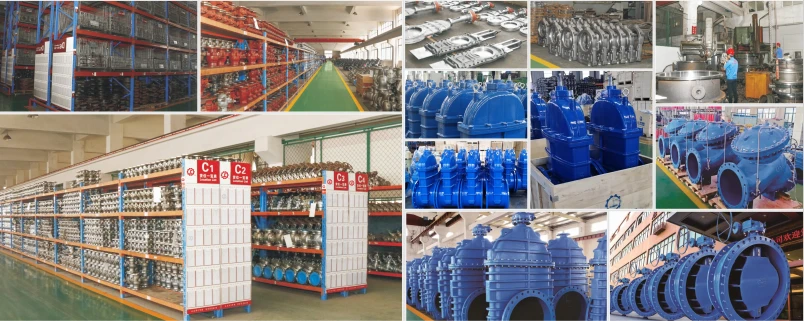

Kilang 2 Way Electric Ball Valve
