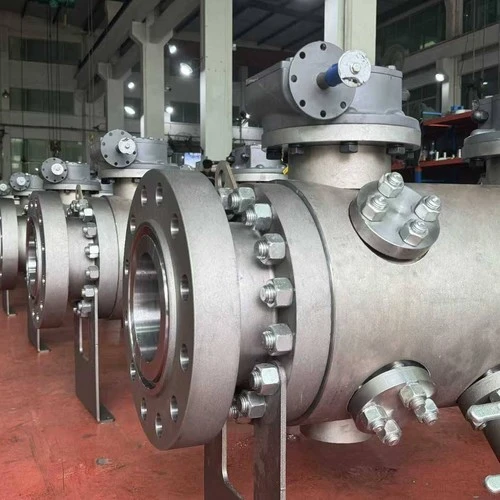

AnInjap bola API 6D DBBialah suku-injap pengasingan pusingan yang menggunakan dua tempat duduk bebas dan badan-pendarahan rongga untuk mengasingkan bahagian saluran paip dan membuktikannya tidak bertekanan sebelum kerja dimulakan. Dibina pada API 6D dengan tempat duduk -pelepasan sendiri (SPE), ia meliputi NPS 2–56 (DN 50–1400), Kelas ASME 150–2500 dan bahan badan daripada ASTM A216 WCB kepada dupleks F51, dinilai daripada −46 darjah hingga +210 darjah .
Injap bola blok berkembar dan berdarah (DBB) ialah suku-injap pengasingan pusingan yang menyediakan pengasingan dua-penghalang yang disahkan bagi fungsi DBB melalui laluan aliran injap bola. API 6D mentakrifkan blok berkembar dan berdarah sebagai injap tunggal dengan dua permukaan tempat duduk yang menyekat tekanan dari kedua-dua hujung dan menyediakan pengaliran rongga. Injap bola mencapai ini melalui-kerusi pegas yang bertenaga, melegakan diri-yang masing-masing lulus ujian tempat duduk dari kedua-dua belah pada 1.1 kali tekanan terkadar. Sebagai injap bebola API 6D DBB untuk minyak dan gas, LNG, penapisan dan tugas kimia, ia dibina dalam ASTM A216 WCB ke dupleks ASTM A995 dan menggantikan dua injap blok dan kili untuk memotong sambungan bebibir sehingga 66 %.
Spesifikasi Teknikal
Julat saiz injap bola DBB ialah NPS 2–56 (DN 50–1400) dan kelas tekanan injap bola DBB merangkumi Kelas ASME 150–2500; reka bentuk terapung berkhidmat kepada NPS 8 / Kelas 600 manakala reka bentuk yang dipasang pada trunnion meliputi julat penuh, jadi pilihan injap bola terapung vs trunnion mengikut saiz dan tekanan. Nilai di luar julat ini disebut setiap lembaran data projek.
Julat bekalan
| Parameter | Julat standard | Nota |
|---|---|---|
| Saiz | NPS 2–56 (DN 50–1400) | Terapung biasa kepada NPS 8 / Kelas 600; trunnion meliputi julat penuh |
| Kelas tekanan | Kelas ASME 150–2500 (PN 16–PN 420) | Versi kepala telaga API 6A mencapai 15,000 psi |
| Suhu | −46 darjah hingga +210 darjah | Bonet dilanjutkan untuk kriogenik; kerusi logam hingga +540 darjah |
| Standard reka bentuk | API 6D, ASME B16.34, EN ISO 17292 | Spesifikasi projek mengawal jika dipetik |
| Bersemuka-dengan-bersemuka | API 6D / ASME B16.10 | Corak pendek B16.10 untuk NPS Lebih besar daripada atau sama dengan 24 |
| tamat | RF, RTJ, BW, SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| membosankan | Penuh / berkurangan | Lubang penuh untuk garisan boleh pigg |
| Operasi | Tuas, gear, pneumatik, elektrik, hidraulik | pad penggerak ISO 5211 |
| Susunan tempat duduk | DBB (SPE/SPE), DIB-1 (DPE/DPE), DIB-2 (SPE/DPE) | Negeri atas perintah |
Badan dan bahan kemasan (kekuatan hasil)
| Bahan (ASTM) | taip | Min. hasil (MPa) | Min. tegangan (MPa) |
|---|---|---|---|
| A216 Gr. WCB | Keluli karbon tuang | 250 | 485 |
| ASTM A352 Gr. LCC | Tuangkan-keluli karbon suhu rendah | 240 | 450 |
| A105 / A350 LF2 | Karbon palsu / karbon LT | 250 | 485 |
| A182 F304 / F316 | Tahan karat 304 / 316 | 205 | 515 |
| ASTM A351 CF8M | Pelakon 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | Dupleks | 450 | 655 |
| A182 F51 / F53 | Dupleks / super-dupleks | 450 / 550 | 655 / 795 |
Pemilihan pengasingan: DBB lwn DIB
| Susunan | Tempat duduk | Pelega rongga | Bila hendak dinyatakan |
|---|---|---|---|
| DBB | 2 × SPE (melegakan diri sendiri-) | Automatik ke talian | Saluran paip standard, perkhidmatan cecair,-kebimbangan kelegaan haba |
| DIB-1 | 2 × DPE (dua arah) | Injap pelepasan luar diperlukan | Pengasingan gas kritikal, ESD, pengedap berlebihan |
| DIB-2 | 1 SPE + 1 DPE | SPE sebelah{0}}melegakan diri | Pengasingan kapal memerlukan lebihan arah |
Nota:DBB ialah label keupayaan, bukan keluarga injap. Blok berkembar dan injap berdarah boleh dibina sebagai injap bebola, injap palam atau blok berpasangan-dan-pemasangan bleed; injap palam juga boleh menjadi injap DBB. Injap get API 6D ialah satu-blok-dan-berdarah (SBB). Sentiasa sahkan susunan tempat duduk pada pesanan, kerana nama produk sahaja tidak menentukan halangan.
Aplikasi
Injap bebola DBB API 6D ditentukan di mana-mana bahagian saluran paip mesti diasingkan dan disahkan dalam tekanan sebelum pengasingan, penyelenggaraan atau ujian tekanan dijalankan.
Pengasingan saluran paip dan pigging:Injap bebola DBB API 6D ialah injap blok-utama pada saluran minyak dan gas daripada NPS 2 hingga NPS 56 (DN 50–1400). API 6D melayakkannya untuk perkhidmatan saluran paip ke Kelas 2500, dan port bleed mengesahkan kedua-dua kerusi dipegang sebelum pemeriksaan atau pengikatan kimpalan-untuk pigging.
Stesen pemeteran dan terminal:Pada jagaan-pindah gelincir pemeteran dan tangki-terminal ladang, injap mengasingkan tiub meter atau set pam supaya ia boleh ditekan di bawah bukti tenaga sifar. Ujian tempat duduk tekanan berkadar 1.1×-dari setiap sisi, yang diperlukan oleh API 6D, memberikan kebocoran yang didokumenkan-pengasingan ketat yang diperlukan oleh pemeteran fiskal dan kes keselamatan terminal.
Penutupan kecemasan dan HIPPS:Dalam ESD dan sistem perlindungan-tekanan integriti-tinggi, injap bebola API 6D yang dipasang pada trunnion dengan pengasingan DBB menyediakan blok yang pantas dan boleh berulang yang melindungi peralatan hiliran daripada tekanan berlebihan. Reka bentuk trunnion API 6D membawa beban tempat duduk pada galas, memastikan tork penggerak boleh diramal dari Kelas 150 hingga 2500 merentasi julat penuh NPS 2–56.
Luar pesisir dan angkasa lepas-ikatan terhad-dalam:Apabila platform atau gelincir tidak dapat memuatkan dua injap blok dan kili yang berasingan, satu injap bola DBB API 6D menggantikan pemasangan tersebut dan memotong sambungan bebibir sehingga 66 %. Berat turun sehingga 60%, dan badan padat memudahkan susun atur dan penyelenggaraan dalam modul luar pesisir.
Manifold penapisan dan petrokimia:Di loji penapisan dan kimia, injap mengasingkan bahagian proses yang membawa hidrokarbon, wap atau media agresif supaya ia boleh dibuka untuk penyelenggaraan. Bahan badan merangkumi ASTM A216 WCB, A350 LF2, A182 F316 dan dupleks F51, manakala pembungkusan-selamat API 607 dan ISO 15848-1 api menangani had keselamatan dan pelepasan loji.
Soalan Lazim
Apakah perbezaan antara injap bola DBB dan DIB?
DBB menggunakan dua tempat duduk-pelepasan sendiri (SPE) dan melepaskan tekanan berlebihan rongga ke talian secara automatik. DIB-1 menggunakan dua tempat duduk kesan dua-omboh-(DPE) untuk lebihan dua hala tetapi memerlukan injap pelepas rongga luaran. DIB-2 memasangkan satu SPE dan satu kerusi DPE. Pilihan mengikut risiko pengasingan, bukan nama produk.
Apakah julat saiz dan kelas tekanan yang dilindungi oleh injap bebola API 6D DBB?
Bekalan standard merangkumi NPS 2–56 (DN 50–1400) dan Kelas ASME 150–2500 (PN 16–PN 420). Reka bentuk terapung adalah biasa sehingga NPS 8 / Kelas 600; reka bentuk yang dipasang trunnion meliputi rangkaian penuh. Versi instrumen kecil-yang menjalankan NPS 1/2–2.
Apakah maklumat yang diperlukan untuk sebut harga injap bola API 6D DBB?
Hantar jenis injap, saiz dan DN, kelas ASME, badan dan bahan kemasan, susunan tempat duduk (DBB atau DIB-2), sambungan hujung, sederhana, suhu reka bentuk, kaedah operasi, kuantiti dan skop dokumen yang diperlukan (lembaran data, ITP, MTC, NDE).
Apakah sijil dan laporan ujian yang disediakan?
Setiap injap dibekalkan dengan EN 10204 3.1 MTC, rekod ujian cengkerang hidrostatik dan tempat duduk kepada API 6D dan Kadar A ISO 5208, serta mengecat/membungkus dokumen. Pemeriksaan-pihak ketiga (SGS, TUV, BV) dan ITP projek tersedia atas permintaan.
Apakah MOQ, masa utama dan jaminan?
MOQ bermula dari 1 keping untuk reka bentuk standard; pesanan projek disebut setiap lembaran data. Masa pendahuluan biasa ialah 4–8 minggu bergantung pada bahan dan saiz. Waranti adalah 18 bulan dari penghantaran atau 12 bulan dari pentauliahan, yang mana datang dahulu.
Bolehkah anda membekalkan versi OEM dan -perkhidmatan masam (NACE)?
ya. Bekalan label-(OEM) peribadi dengan papan nama dan pembungkusan anda tersedia. Untuk perkhidmatan H2S, badan dan trim dibekalkan kepada NACE MR0175 / ISO 15156 dengan kekerasan terkawal dan tindanan CRA pada muka yang dibasahi.
Adakah injap bola DBB memerlukan injap pelepas rongga luaran?
DBB standard dengan tempat duduk SPE sendiri-melegakan tekanan berlebihan rongga pada talian, yang diperlukan oleh API 6D. Hanya konfigurasi DIB dengan tempat duduk DPE memerlukan injap pelepas luaran. Oleh itu, menentukan susunan tempat duduk adalah langkah pertama dalam mana-mana pesanan DBB.
API 6D berbanding API 608 - piawaian manakah yang digunakan?
API 6D meliputi injap saluran paip; API 608 meliputi proses-injap bola logam tumbuhan. Sempadan ialah injap pengasingan pertama pada had bateri loji. Apabila lembaran data memetik kedua-duanya, spesifikasi projek mengawal.
