API 6D, bertajuk "Spesifikasi untuk Talian Paip dan Injap Paip," ialah tujuan industri-untuk pengangkutan cecair. Injap ini digunakan dalam-talian paip jarak jauh, stesen pemampat dan manifold.
Berhenti Menyumber Injap Yang Salah: Mengapa API 6D Wajib untuk Saluran Paip Pertengahan.
Parameter Injap API 6D
| Parameter | Spesifikasi / Julat |
| Jenis Injap | Bola, Pintu (Slab/Meluas), Periksa, Palam |
| Kelas Tekanan | Kelas ASME 150, 300, 400, 600, 900, 1500, 2500 |
| Julat Saiz | NPS 2" hingga NPS 60" |
| Julat Suhu | Biasanya -46°C hingga 121°C (Standard) |
| Standard Ujian | API 6D (Cangkang & Tempat Duduk Hidraulik) |
Aplikasi daripadaInjap API 6D
Matlamat reka bentuk injap API 6D ialah "pengasingan jarak jauh-yang selamat dan boleh dipercayai". Aplikasinya tertumpu terutamanya pada senario berikut:
Penghantaran Talian Utama untuk minyak mentah dan gas asli
Ini adalah aplikasi yang paling penting. Injap dipasang pada ratusan kilometer saluran paip untuk memotong bahagian paip tertentu semasa penyelenggaraan atau kemalangan.
Keperluan utama: Mesti tahan kakisan atmosfera (pemasangan tertimbus) dan mesti menyokong laluan peralatan pembersihan.
Pemampat & Stesen Pam
Injap API 6D digunakan untuk mengawal bendalir yang memasuki pemampat atau pam di stesen tekanan yang ditetapkan setiap beberapa puluh kilometer dalam saluran paip.
Keperluan utama: kebolehpercayaan -operasi frekuensi tinggi dan tahap pengedap yang sangat tinggi.
Stesen mengawal dan mengawal tekanan
Digunakan untuk memotong sebelum dan selepas penyerahan pengukuran dan peraturan tekanan.
Keperluan utama: Double Block Double Row (DBB) berfungsi untuk mengesahkan kekejangan injap tanpa mematikan sistem.
Ladang&Terminal Tangki
Digunakan untuk pengalihan dan pengasingan media yang berbeza di salur masuk dan keluar tangki simpanan minyak yang besar.
Keperluan utama: Pensijilan keselamatan kebakaran (API 607/6FA).
Orang Bangkit Luar Pesisir
Nod utama yang menghubungkan saluran paip dasar laut dan platform luar pesisir.
Keperluan utama: menahan tekanan luar yang sangat tinggi dan kakisan air laut.
API 6A, bertajuk "Spesifikasi untuk Peralatan Kepala Telaga dan Pokok Krismas," direka untuk-persekitaran berisiko tinggi-tinggi di permukaan telaga minyak atau gas. Injap ini dibina untukpembendungandan ketahanan yang melampau.
Parameter Injap API 6A
| Parameter | Spesifikasi / Julat |
| Jenis Injap | Injap Pintu Papak, Injap Tercekik, Injap Semak |
| Penilaian Tekanan | 2,000, 3,000, 5,000, 10,000, 15,000, 20,000 PSI |
| Julat Saiz | 1 13/16" hingga 11" (Lazim) |
| Kelas Suhu | L, P, R, S, T, U, V (-60°C hingga 121°C+) |
| Standard Ujian | API 6A (Ujian Hidrostatik dan Gas) |
Aplikasi Teras Injap API 6A
Penggunaan injap API 6A memfokuskan pada "barisan pertahanan pertama dari pembentukan ke permukaan":
1. Pokok Krismas untuk Pengeluaran Minyak dan Gas
Dipasang di bahagian atas kepala telaga untuk mengawal pengeluaran telaga minyak dan gas.
Aplikasi: Injap Induk, Injap Sayap dan Injap Tercekik bekerjasama untuk mengawal tekanan pengeluaran dan kadar aliran.
2. Perhimpunan Kepala Telaga
Digunakan untuk menggantung paip minyak dan selongsong, dan menyegel anulus antara setiap lapisan tiub.
Permohonan: Dipasang pada kepala selongsong untuk memantau tekanan anulus.
3. Pancarongga patah
Dalam pembangunan minyak dan gas syal, cecair pelelas tekanan tinggi-yang dilepaskan daripada berbilang trak patah terkumpul di sini.
Aplikasi: Injap mesti mampu menahan kadar aliran yang sangat tinggi dan hakisan teruk daripada proppan (pasir).
4. Peningkatan Pengeluaran dan Operasi Suntikan Air (EOR&Suntikan Air)
Untuk meningkatkan pengeluaran telaga lama, adalah perlu untuk menyuntik-air bertekanan tinggi atau karbon dioksida ke dalam telaga
Aplikasi: Injap perlu mempunyai rintangan kakisan yang sangat kuat (biasanya memerlukan gred bahan EE, FF, atau HH).
Perbandingan: API 6A lwn API 6D
| Ciri | API 6D (Saluran Paip) | API 6A (Ketua Telaga) |
| Matlamat Utama | Aliran & pengangkutan yang cekap | Penahanan tekanan tinggi- |
| Penilaian Tekanan | Kelas ASME (cth, Kelas 600) | Penilaian PSI (cth, 5,000 PSI) |
| Ketebalan Dinding | Mengikut ASME B16.34 | Setiap API 6A (Lebih tebal) |
| Reka Bentuk Injap | Selalunya mempunyai tempat duduk/sisipan lembut | Biasanya logam-ke-meterai logam |
| Sambungan | Bebibir (RF/RTJ) atau Kimpalan{0}}Punggung | Bebibir (RTJ sahaja) atau Berbenang |
| Kitaran Penyumberan | Masa Pendahuluan Lebih Pendek (Standard) | Masa Lead yang Lebih Lama (Disesuaikan untuk Perkhidmatan) |
API 6A lwn. API 6D: Cara Menjimatkan 20% pada Kos Perolehan Anda dengan Memilih Standard yang Tepat.

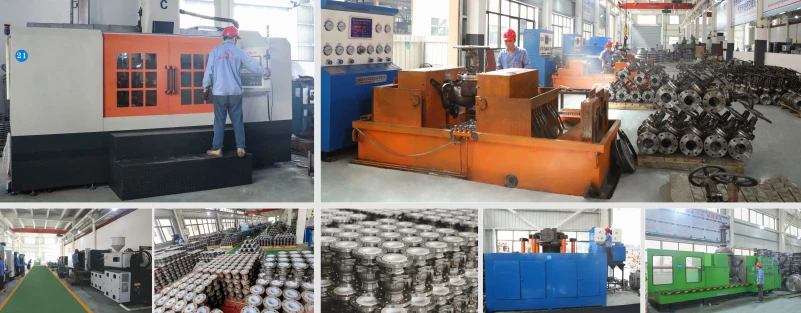

Kilang GNEE API Ball Valve
Perlukan Sebut Harga untuk Injap Bebola API 6D atau Injap Pintu API 6A?Dapatkan Harga Teknikal dalam 24 Jam.
Soalan Lazim
Apakah setara ISO API 6A?
ISO 10423
ISO 10423(API 6A) – Piawaian Antarabangsa untuk Industri Petroleum dan Gas Asli.
Apakah injap API 6D?
API 6D (Injap Saluran Paip):Piawaian ini tertumpu terutamanya pada injap saluran paip, yang termasuk injap pintu, palam dan bebola. Injap ini direka khusus untuk menghantar dan mengedarkan minyak, gas, dan hidrokarbon lain dalam sistem saluran paip.
