Theinjap hemisfera sipi elektrikadalah sejenis injap yang menggunakan motor elektrik sebagai punca kuasa untuk mengawal buka dan tutup injap dengan mengawal putaran motor. Ia menampilkan reka bentuk hemisfera sipi, mengawal aliran bendalir dengan memutarkan hemisfera. Ia dicirikan oleh rintangan aliran rendah, prestasi pengedap yang baik, rintangan kakisan, dan hayat perkhidmatan yang panjang.
Injap hemisfera sipi elektrik digunakan secara meluas dalam industri petroleum, kimia, metalurgi, kuasa, bekalan air bandar, dan rawatan kumbahan, dan merupakan peranti kawalan cecair yang sangat cekap, selamat dan boleh dipercayai.
GNEE Group menyediakan penyelesaian injap dan sokongan teknikal di seluruh dunia.Panduan Penyelenggaraan Injap – Muat Turun Sekarang Secara Percuma!
Parameter teknikal Injap Hemisfera Sipi Elektrik
Julat Saiz: DN100-DN1400
Julat Tekanan: PN1.6~25MPa
Sambungan Tamat: Bebibir, Dikimpal
Bahan: WCB, CF8 (304), CF3 (304L), CF8M (316), CF3M (316L)
Reka Bentuk Injap: Hemisfera Sipi Bermotor,{0}}Pemuatan Badan
Suhu yang sesuai: -46 darjah ~ 500 darjah
Medium yang sesuai: Air, Minyak, Gas
injap hemisfera sipi elektrik Ciri-ciri
- Rintangan Aliran Rendah: Oleh kerana reka bentuk hemisfera eksentrik teras injap, bendalir mengalami rintangan yang kurang apabila melalui injap, yang membantu mengurangkan penggunaan tenaga.
- Pengedap yang Baik: Permukaan pengedap yang ketat terbentuk di antara teras injap dan tempat duduk injap, dengan berkesan menghalang kebocoran media.
- Rintangan Kakisan: Badan injap, teras injap dan komponen lain boleh dibuat daripada bahan-tahan kakisan, menjadikannya sesuai untuk mengawal media menghakis.
- Hayat Perkhidmatan Panjang: Oleh kerana strukturnya yang ringkas dan prestasi pengedap yang baik, injap hemisfera sipi elektrik mempunyai hayat perkhidmatan yang panjang.
injap hemisfera sipi elektrik Komponen Utama Bahan
| Badan | Besi tuang kelabu | Besi mulur | Keluli tuang |
| Bonet | Besi tuang kelabu | Besi mulur | Keluli tuang |
| Batang | 2Cr13 | 2Cr13 | 2Cr13 |
| tempat duduk | Keluli tahan karat | Keluli tahan karat | Keluli tahan karat |
| berbentuk sfera | Getah penutup besi mulur, keluli tahan karat | Keluli tahan karat | Keluli bersalut getah / keluli tahan karat |
| Hemisfera | Besi tuang kelabu | Besi mulur | Keluli tuang |
injap hemisfera sipi elektrik Prinsip Kerja
Pemacu Elektrik
Penggerak menerima isyarat kawalan (seperti DC 4-20mA, isyarat pensuisan DC 24V atau protokol komunikasi RS485). Motor di dalam berputar, menghantar kuasa ke batang injap melalui gear pengurangan.
Batang injap memacu cakera injap hemisfera berputar secara eksentrik, membuka atau menutup injap.
Mekanisme Pengedap
Apabila membuka: Cakera injap cepat tercabut dari permukaan pengedap, mengurangkan geseran dan merendahkan tork operasi.
Apabila menutup: Cakera injap, melalui tindakan baji sipi, memampatkan permukaan pengedap, membentuk pengedap logam keras atau pengedap lembut (seperti lapisan getah), memastikan kebocoran sifar.
injap hemisfera sipi elektrik Kelebihan
Kawalan Automatik
Menyokong operasi jauh, kawalan bermasa atau integrasi dengan sistem DCS/PLC untuk operasi tanpa pengawasan dan kecekapan pengeluaran yang lebih baik.
-Peraturan Ketepatan Tinggi
Penggerak elektrik yang mengawal selia dengan tepat boleh mengawal bukaan injap (ketepatan ±1%), menyesuaikan diri dengan keperluan-aliran penalaan halus, tekanan dan suhu.
Tork Rendah, Jangka hayat yang panjang
Struktur sipi mengurangkan geseran, mengakibatkan keperluan tork keluaran rendah untuk penggerak elektrik dan memanjangkan jangka hayat komponen motor dan penghantaran.
Kehausan yang kerap pada permukaan pengedap membawa kepada kitaran penyelenggaraan yang lebih lama dan kos keseluruhan yang lebih rendah.
Respon Cepat
Penggerak elektrik mempunyai kelajuan buka dan tutup yang pantas (biasanya<10 seconds), suitable for emergency shut-off or rapid adjustment scenarios.
Selamat dan Boleh Dipercayai
Mengintegrasikan perlindungan beban lampau, tetapan semula automatik selepas kegagalan kuasa dan reka bentuk kalis-letupan (Ex diperakui), menyesuaikan diri dengan keadaan kerja yang berbahaya.
injap hemisfera sipi elektrik Aplikasi
Minyak & Gas
Injap kawalan jauh untuk-talian paip jarak jauh, kilang penapisan dan stesen pemprosesan gas asli.
Industri Kimia
Pengangkutan media menghakis dan pengawalan kadar aliran masuk dan keluar dalam bekas tindak balas.
Industri Tenaga
Kawalan automatik air suapan dandang, saluran paip wap, dan sistem air penyejuk.
Rawatan Air
Kawal selia aliran dan tutup-di loji rawatan air kumbahan, loji penyahgaraman air laut dan saluran paip bekalan air.
Industri Metalurgi
Injap yang dikendalikan dari jauh untuk-suhu tinggi penyalur logam cair dan sistem penyingkiran habuk.
Membina HVAC
Mengimbangi dan mengawal selia sistem penyaman udara pusat dan rangkaian pemanasan.

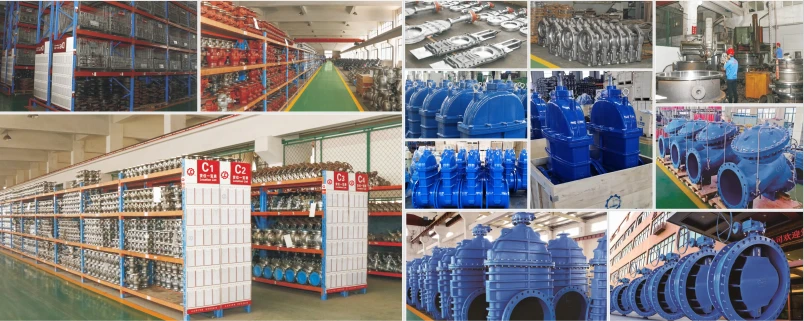

kilang injap hemisfera sipi elektrik
