Injap rama-rama kebersihan elektrikialah peranti kawalan industri yang digunakan terutamanya untuk kawalan aliran media dalam persekitaran yang bersih seperti industri makanan, farmaseutikal dan kosmetik. Produk ini menampilkan reka bentuk pemasangan-pantas dan dilengkapi dengan proses penggilap elektrik standard untuk memastikan permukaan licin bebas daripada risiko pencemaran kebersihan. Strukturnya yang padat dan pembukaan dan penutupan pantas, digabungkan dengan bahan pengedap seperti getah silikon/fluororubber, boleh memenuhi keadaan operasi dari -20 darjah hingga 180 darjah, menjadikannya boleh digunakan secara meluas untuk senario kawalan aliran yang melibatkan pelbagai media seperti udara, air dan wap.
GNEE Group menyediakan penyelesaian injap dan sokongan teknikal di seluruh dunia.Pengedar Injap Global – Sertai Rangkaian Kami!
Parameter teknikal Injap Rama-rama Sanitari Elektrik
Julat Saiz: DN25-DN150
Julat Tekanan: PN6-PN16
Sambungan Tamat: Pengapit, Dikimpal
Bahan: Keluli Tahan Karat (SS304, SS316, SS316L)
Meterai: Makanan-Gred Silikon, EPDM, PTFE
Reka Bentuk Injap: Injap Rama-rama Sanitari Elektrik
Bersemuka: ISO 5752
Sambungan Tamat: ISO 1127, DIN 11850
Pengujian & Pemeriksaan: API 598, ISO 5208
Medium yang Sesuai: Susu, Jus, Bir, Air, Cecair Farmaseutikal
Parameter Spesifikasi Injap Rama-rama Sanitari Elektrik
Piawaian Reka Bentuk dan Pembuatan: ISO 5211, DIN 11850
Standard Panjang Struktur: ISO 5752
Piawaian Borang Sambungan: ISO 1127, DIN 11850
Saiz Tersedia (Kaliber): DN25-DN150
Tekanan-Penilaian Suhu:
Standard: API, ISO
Julat Tekanan: PN6-PN16
Julat Suhu: -20 darjah hingga 150 darjah
Ciri-ciri Struktur Injap Rama-rama Sanitari Elektrik
- Sistem Bahan Sanitari: Semua komponen sentuhan-bendalir, termasuk badan injap, cakera dan batang, diperbuat daripada keluli tahan karat gred-makanan (cth, 304, 304L, 316, 316L). Permukaan menjalani penggilap elektrik standard untuk memastikan kemasan bebas-sudut mati-yang licin, memenuhi piawaian kebersihan antarabangsa seperti FDA dan cGMP.
- Mati-Sudut-Reka Bentuk Bebas: Saluran aliran dalaman menampilkan reka bentuk bersepadu yang diperkemas dengan kelegaan kecil antara cakera dan badan injap, menghapuskan kawasan pengumpulan media dan mencegah potensi pencemaran.
- Pemasangan/Pembubaran Pantas: Injap direka untuk pemasangan dan pembongkaran pantas, memudahkan pembukaan dan penyelenggaraan yang cepat serta meminimumkan masa henti.
- Penggerak Elektrik: Menggunakan-penggerak elektrik lejang sudut. Ia boleh mengawal pembukaan dan penutupan injap dengan input voltan 220V atau disambungkan kepada modul kawalan, membolehkan kawalan tepat melalui isyarat 4-20mA atau 1-5V DC.
Aplikasi Injap Rama-rama Sanitari Elektrik
- Pemprosesan Makanan: Paip utama saluran pengisian automatik di kilang minuman (keluli tahan karat 304, DN100, PN1.6MPa, DC24V), sambungan-sambung pantas untuk pembersihan CIP yang mudah, penggerak elektrik menerima isyarat PLC untuk mengawal keadaan hidup/mati paip utama, sesuai untuk penghantaran jus aliran tinggi-;
- Pengilangan Farmaseutikal: Outlet tangki simpanan cecair farmaseutikal steril di kilang farmaseutikal (keluli tahan karat 316L, DN80, PN1.6MPa, DC24V), pensijilan 3A memastikan kemandulan, penggerak elektrik mengawal penghantaran cecair dari jauh, mengelakkan pencemaran sentuhan manusia, sesuai untuk bengkel steril;
- Penapaian-bio: Paip utama suapan automatik bagi tangki penapaian (keluli tahan karat 316L, DN125, PN1.6MPa, AC220V), saluran aliran bebas-sudut-mati menghalang sisa medium kultur, penggerak elektrik melaraskan aliran mengikut irama penapaian, sesuai untuk pengeluaran penapaian berterusan;
- Rawatan Air Minuman: Saluran paip efluen automatik bagi loji penulenan air berskala besar -(304 keluli tahan karat...). Keluli tahan karat, DN150, PN1.0MPa, DC24V), sambungan bebibir untuk kadar aliran tinggi, penggerak elektrik yang dipautkan kepada sistem pemantauan kualiti air, secara automatik memulakan bekalan air selepas piawaian dipenuhi;
- Produk tenusu: Paip utama automatik untuk talian pensterilan susu (keluli tahan karat 304, DN65, PN1.6MPa, DC24V), pengedap getah silikon tahan suhu pensterilan 80 darjah, penggerak elektrik mengawal kadar aliran dengan tepat, sesuai untuk pengeluaran pensterilan berterusan produk tenusu.
Rujukan Pemilihan Injap Rama-rama Sanitari Elektrik
Apabila memilih injap ini, faktor berikut harus dipertimbangkan:
- Ciri-ciri Media: Pilih bahan badan injap yang sesuai dan jenis pengedap berdasarkan jenis medium (air, gas, minyak, wap, cecair menghakis, dsb.), suhu, tekanan dan kekakisan.
- Keperluan Pengendalian: Tentukan tekanan kerja dan julat suhu, dan pilih penarafan tekanan injap yang sepadan dan jenis pengedap.
- Keperluan Kawalan: Berdasarkan sama ada keperluan adalah untuk operasi hidup/mati atau mengawal selia, pilih jenis penggerak elektrik yang sesuai dan pastikan tork, penarafan perlindungan dan parameter lain memenuhi keperluan.
- Piawaian Kebersihan: Sahkan bahawa injap mematuhi piawaian kebersihan yang berkaitan (seperti ISO 15848-1:2015).

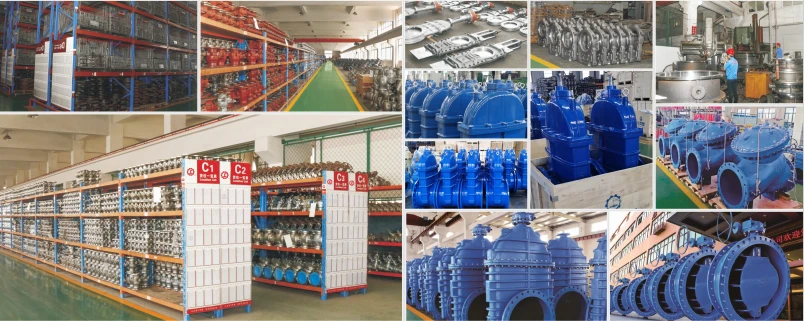

Kilang Electric Sanitary Butterfly Valve
