A injap pintu bebibirialah sejenis injap yang menggunakan sambungan bebibir dan mengawal aliran bendalir dengan membuka dan menutup pintu pagar. Ia digunakan secara meluas dalam sistem saluran paip dalam industri petroleum, kimia, kuasa, dan perbandaran. Fungsi terasnya adalah untuk memotong sepenuhnya atau membenarkan aliran medium melalui pergerakan menegak pintu pagar. Ia menampilkan pengedap yang boleh dipercayai, rintangan aliran rendah dan julat tekanan yang luas, menjadikannya amat sesuai untuk aplikasi yang memerlukan kawalan "terbuka/tertutup sepenuhnya".
Kumpulan GNEE membekalkan injap ke lebih daripada 150 negara dan wilayah di seluruh dunia. Industri-Injap Utama –Dapatkan Demo Hari Ini!
Parameter teknikal Injap Gerbang Bebibir
Bahan: Keluli Karbon (WCB, WCC untuk kekuatan)
Julat Saiz: 2″ hingga 48″ (DN50-DN1200)
Pilihan Sambungan: Bebibir, Berulir (NPT, BSP), Kimpalan Punggung, Kimpalan Soket
Tekanan Kerja: Kelas 150 hingga Kelas 1500 (sehingga 2,500 psi / 172 bar)
Suhu Kerja:-29 darjah hingga 425 darjah
Pilihan Pengedap:Logam-ke-Logam, Tempat Duduk Berdaya Tahan, Grafit, PTFE
Kaedah Pengilangan: Tuang, Dipalsukan, Dimesin
Medium Berkenaan: Air, Minyak, Gas, Stim, Bendalir Kimia
Piawaian Pembuatan:API 600, API 602, ASME B16.34, BS 5163, DIN 3352
Struktur dan Klasifikasi Injap Pintu Bebibir
Struktur Asas
Injap pintu bebibir yang diimport terdiri daripada badan injap, penutup injap, pintu pagar, batang injap, tempat duduk injap, dan peranti penggerak (manual, elektrik, pneumatik, dll.). Badan injap dan penutup injap diikat bersama dengan bolt bebibir untuk membentuk rongga tertutup; pintu pagar, sebagai elemen pembukaan dan penutup, sesuai rapat dengan tempat duduk injap untuk mencapai pengedap; batang injap menghubungkan pintu masuk dan peranti penggerak, menghantar daya operasi.
Jenis Pintu
Pintu Tegar: Struktur ringkas, sesuai untuk suhu biasa dan keadaan tekanan rendah, tetapi permukaan pengedap terdedah untuk dipakai.
Resilient Gate: Mengimbangi kehausan permukaan pengedap melalui sedikit ubah bentuk anjal pintu, sesuai untuk suhu tinggi, tekanan tinggi atau media yang mengandungi zarah.
Gerbang Baji: Terbahagi kepada jenis-baji dan{1}}berganda. Baji-tunggal sesuai untuk tekanan rendah, manakala baji-ganda secara automatik melaraskan tekanan pengedap melalui sudut baji, menyesuaikan diri dengan-keadaan tekanan tinggi.
Kaedah Sambungan dan Penggerak
Sambungan Bebibir: Bebibir standard mematuhi piawaian kebangsaan seperti GB/T 12237, memastikan pemasangan dan pengedap selamat, sesuai untuk saluran paip-berdiameter besar,-tinggi. Kaedah pemacu: Operasi manual melibatkan memutar batang injap melalui roda tangan atau pemegang; pemacu elektrik/pneumatik membolehkan kawalan jauh melalui penggerak, menawarkan tindak balas pantas dan kesesuaian untuk sistem automasi.
Prinsip Kerja dan Logik Operasi Injap Gerbang Bebibir
Proses Pembukaan
Putar roda tangan atau mulakan penggerak elektrik. Batang injap menggerakkan pintu masuk ke atas. Apabila pintu pagar terkeluar sepenuhnya daripada laluan badan injap, rintangan bendalir diminimumkan (pekali rintangan aliran adalah 1.5-2 kali ganda daripada injap rama-rama dengan diameter yang sama), membolehkan medium melepasi dengan lancar. Dalam operasi sebenar, kedudukan injap yang terbuka sepenuhnya biasanya ditandakan oleh bahagian atas batang injap, tetapi ia perlu dipusingkan ke belakang 1/2-1 pusingan untuk mengelakkan penguncian akibat perubahan suhu.
Proses Penutup
Putar roda tangan ke arah yang bertentangan atau laksanakan arahan penutupan. Batang injap menolak pagar ke bawah sehingga ia dipasang rapat dengan tempat duduk injap. Tempat duduk injap berdaya tahan mengekalkan prestasi pengedap melalui pampasan haus automatik, manakala struktur pengedap keras (seperti-pengedap muka logam) bergantung pada-pengedap paksa tekanan tinggi, sesuai untuk media mudah terbakar dan meletup.
Mekanisme Pengedap
Pengedap-sendiri: Bergantung pada tekanan sederhana untuk menekan pintu pada tempat duduk injap, sesuai untuk-keadaan tekanan rendah.
Pengedap paksa: Memastikan sentuhan permukaan pengedap melalui daya luaran (seperti pramuat batang injap). Dalam keadaan tekanan tinggi-, tekanan khusus pengedap boleh mencapai lebih 6MPa.
Pengedap lembut: Diperbuat daripada bahan elastik seperti PTFE dan EPDM, mencapai kebocoran sifar (diperakui ISO 15848-1), sesuai untuk bidang bersih seperti makanan dan ubat.
Aplikasi
Sektor Tenaga
Pengekstrakan Minyak & Gas: Digunakan dalam peralatan kepala telaga, tahan tekanan tinggi 10-35MPa dan kakisan hidrogen sulfida, menggunakan badan injap keluli tahan karat super dupleks 2507.
Talian Paip-Jarak Jauh: DN500-Injap berdiameter besar DN1200 dilengkapi dengan pemacu elektrik, membolehkan penutupan kecemasan (masa tindak balas Kurang daripada atau sama dengan 15 saat).
Kuasa Nuklear: Injap pengasingan wap utama litar utama di pulau nuklear mesti memenuhi pensijilan gred nuklear ASME NPT, tahan sinaran neutron yang kuat dan suhu tinggi 350 darjah.
Pembuatan Perindustrian
Industri Kimia: Injap masuk dan keluar tangki simpanan asid dan alkali menggunakan PTFE-injap pintu bebibir yang diimport, tahan terhadap kakisan kuat dan tanpa risiko pencemaran media.
Metalurgi: Talian paip gas relau letupan menggunakan-badan injap besi tuang yang tahan haus dengan permukaan pengedap aloi yang dikimpal-yang boleh disesuaikan dengan hakisan gas berdebu.
Semikonduktor: Saluran paip penghantaran fotoresist menggunakan badan injap keluli tahan karat gred EP 316L, dengan dinding dalam digilap secara elektrolitik kepada Ra Kurang daripada atau sama dengan 0.2μm untuk mengelakkan pencemaran zarah.
Perlindungan Perbandaran dan Alam Sekitar
Kerja Air: Badan injap besi mulur yang dipasangkan dengan pengedap lembut EPDM mencapai kebocoran sifar, mengurangkan kadar kebocoran saluran paip.
Rawatan Air Sisa: Badan injap besi tuang dengan salutan resin epoksi menahan hakisan asid, alkali dan bendasing, menghalang pemendapan enap cemar.
Pemanasan Daerah: Badan injap keluli karbon dengan pengedap keras logam mencegah hakisan air panas bersuhu tinggi-yang boleh menyebabkan kegagalan pengedap.

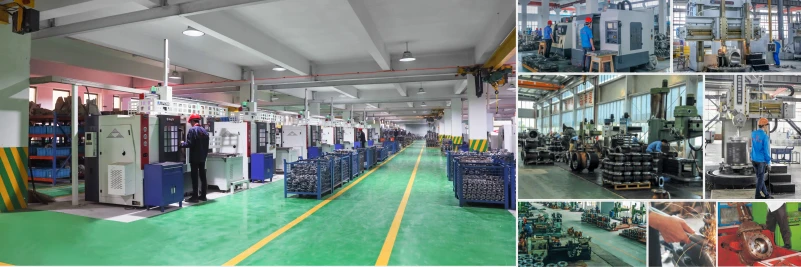

Kilang Flanged Gate Valve
