A injap bola tiga-halaialah injap berbilang-laluan yang mengawal aliran bendalir dengan memutarkan bola, dan merupakan jenis injap bola khas. Ciri reka bentuk terasnya ialah ia menggunakan bola dengan tiga saluran untuk mencapai pengalihan bendalir, penggabungan atau pensuisan arah aliran, dan digunakan secara meluas dalam senario perindustrian yang memerlukan kawalan fleksibel laluan bendalir.
GNEE ialah pengeluar injap terkemuka di China, dilengkapi dengan bengkel CNC, memberikan anda perkhidmatan penyesuaian injap.Pesanan Injap Kecemasan – Hubungi Kami Sekarang!
Injap bola 3 arah Struktur dan Prinsip Kerja
Reka Bentuk Sfera
Sfera mengandungi tiga saluran yang saling berserenjang (biasanya berbentuk L-atau T-berbentuk). Memutar sfera 90 darjah mengubah kaedah sambungan antara saluran:
L-jenis injap bola masuk tiga-hala: Satu salur masuk sepadan dengan dua alur keluar (lencongan), atau dua salur masuk sepadan dengan satu salur keluar (bercantum), tetapi tidak serentak.
T-jenis injap bola masuk tiga-: Membenarkan aliran dalam tiga arah, seperti satu salur masuk serentak mengalir ke dua alur keluar (lencongan), atau dua salur masuk bercantum menjadi satu salur keluar (bercantum), atau malah tiga arah bersambung.
Kaedah Operasi
Sfera diputar melalui pemegang, pneumatik atau penggerak elektrik, menukar penjajaran saluran dan dengan itu mengawal arah aliran bendalir. Putaran 90 darjah melengkapkan penukaran arah hidup/mati atau aliran, menjadikan operasi mudah.
Penjelasan Terperinci Perbezaan Antara L-Type and T-Type Three-Way Ball Valve
Struktur dan Borang Saluran Aliran
1. L-Jenis Tiga-Injap Bebola Arah
Saluran bola berbentuk L-(saluran sudut kanan-90 darjah).
Tiga port biasanya ditandakan A, B dan C, dengan dua port bersebelahan disambungkan dan port ketiga ditutup dalam kedudukan biasa.
Aliran tiga-serentak tidak boleh dilakukan; hanya dua kombinasi arah aliran disokong.
2. T-Jenis Tiga-Injap Bebola Arah
Saluran bola berbentuk T-(satu saluran lurus + satu cawangan menegak).
Tiga keadaan laluan aliran mungkin: dua salur masuk dan satu salur keluar, satu salur masuk dan dua salur keluar, atau mana-mana dua port yang saling bersambung.
Keupayaan pengedaran dan pencampuran media yang lebih fleksibel.
Perbandingan Mod Operasi dan Fungsi
Item Fungsi
L-jenis Tiga-Injap Bebola Arah
T-jenis Tiga-Injap Bebola Arah
Pensuisan Arah Aliran: Suis antara dua alur keluar (cth, A→B atau A→C). Boleh bertukar antara mana-mana dua port, atau ketiga-tiga port (beberapa reka bentuk).
Fungsi Penggabungan: Tidak disokong. Disokong (cth, B+C→A).
Fungsi Pengalihan: Hanya pensuisan satu arah, tidak boleh berpecah kepada dua laluan serentak. Disokong (cth, A→B+C).
Kedudukan Operasi: Biasanya hanya memerlukan putaran 90 darjah, dua kedudukan kerja yang berkesan. Memerlukan putaran 180 darjah, selalunya mempunyai tiga posisi kerja (beberapa dengan suis had).
Keperluan Pengedap: Agak mudah. Lebih tinggi, kerana keperluan untuk mengawal aliran berbilang arah.
Nota: Sesetengah injap bola jenis T-, melalui reka bentuk had khas, boleh melarang keadaan "tiga-cara terbuka sepenuhnya" untuk memenuhi keperluan keselamatan proses tertentu.
Senario Aplikasi Biasa
L-jenis Tiga-Aplikasi Injap Bebola Arah:
- Pensuisan Arah Aliran Media: Contohnya, menukar antara talian utama dan pintasan dalam sistem air penyejuk;
- Pensuisan Suapan Peralatan: Satu pam menyuap dua tangki simpanan secara berselang-seli;
- Kawalan Pembalikan Mudah: Tiada pencampuran atau penggabungan diperlukan, hanya menukar arah alur keluar.
- Contoh: Apabila dimasukkan ke dalam reaktor kimia, pilih sama ada bahan mentah A atau bahan mentah B, tetapi tidak menggunakannya secara serentak.
T-jenis Tiga-Aplikasi Injap Bebola Arah:
- Campuran Media: Menggabungkan dua cecair secara berkadar ke dalam saluran paip yang sama;
- Kawalan Lencongan Aliran: Mengagihkan satu talian suapan kepada dua bahagian berbeza;
- Sistem Pertukaran Haba: Melaraskan nisbah cecair panas dan sejuk untuk mencapai kawalan suhu;
- Litar Pembersihan: Bertukar antara aliran biasa dan aliran pembersihan CIP.
- Contoh: Dalam sistem HVAC, mencampurkan-air panas bersuhu tinggi dengan air balik untuk melaraskan suhu air bekalan.
Cadangan Pemilihan injap bola 3 arah
Jika proses hanya memerlukan penukaran "dua-hala", injap jenis L-diutamakan kerana strukturnya yang ringkas, kos rendah dan operasi yang jelas.
Jika penggabungan, pemisahan atau fungsi pengedaran berbilang-diperlukan, injap jenis T-mesti dipilih.
Sahkan bahawa injap mempunyai peranti had untuk mengelakkan salah operasi yang membawa kepada laluan aliran yang tidak diingini.
Untuk media mudah terbakar, mudah meletup atau sangat berbahaya, adalah disyorkan untuk memilih injap bola tiga-hala dengan reka bentuk keselamatan kebakaran dan struktur anti-statik.
Ciri-ciri injap bola 3 arah
Kawalan berbilang-laluan
Satu injap boleh mencapai lencongan, penggabungan, atau pensuisan arah aliran, mengurangkan bilangan injap dalam sistem paip dan memudahkan susun atur.
Pengedap Cemerlang
Menggunakan pengedap lembut (seperti PTFE) atau pengedap keras (logam-ke-logam), ia mempunyai kadar kebocoran yang rendah dan sesuai untuk persekitaran-tekanan atau suhu tinggi-tinggi.
Rintangan Aliran Rendah
Saluran bola licin meminimumkan kehilangan tekanan semasa aliran bendalir, menghasilkan kecekapan tinggi.
Hakisan dan Rintangan Haus
Bola dan tempat duduk tersedia dalam keluli tahan karat, keluli aloi atau plastik, boleh disesuaikan dengan pelbagai media (seperti air, minyak, gas dan cecair menghakis).
Pembukaan dan Penutupan Pantas
Penukaran dicapai hanya dengan putaran 90 darjah, memberikan masa tindak balas yang pantas sesuai untuk kawalan automatik.
Injap bola 3 arah Senario Aplikasi
Industri Kimia
Digunakan untuk pengalihan bahan, pencampuran, atau pertukaran antara aliran proses yang berbeza dalam bekas tindak balas.
Minyak & Gas
Mengawal arah aliran bendalir dalam saluran paip, seperti sistem pengasingan berbilang-peringkat dalam pengekstrakan telaga minyak.
Rawatan Air
Mengawal arah aliran air untuk fungsi penapisan, cuci belakang atau pintasan.
Farmaseutikal dan Makanan
Mengagihkan atau mencampurkan cecair dalam saluran paip yang bersih untuk memastikan piawaian kebersihan.
Sistem HVAC
Mengawal aliran air panas dan sejuk untuk kawalan suhu zon atau pensuisan peralatan.

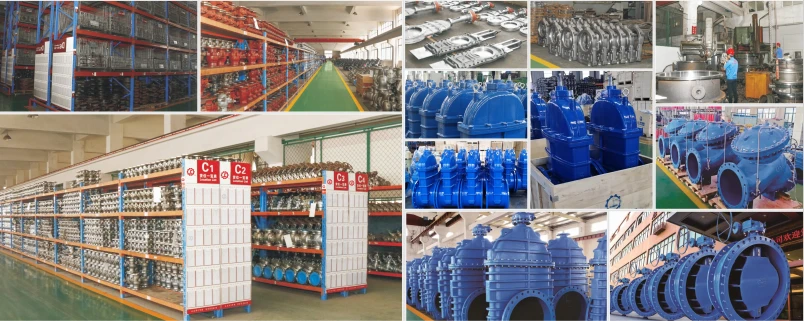

Kilang injap bola 3 arah
