Injap palam DBB ialah injap arah lurus yang bertukar pantas. Oleh kerana pergerakan antara permukaan pengedap skru mempunyai kesan mengelap, ia boleh menghalang sepenuhnya sentuhan dengan medium yang mengalir apabila terbuka sepenuhnya, jadi ia biasanya juga boleh digunakan untuk media dengan zarah terampai. . Satu lagi ciri penting ialah ia mudah disesuaikan dengan struktur berbilang saluran, supaya satu injap boleh mempunyai dua, tiga, atau bahkan empat saluran aliran yang berbeza. Ini memudahkan reka bentuk sistem paip dan mengurangkan bilangan injap dan aksesori penyambung yang diperlukan dalam peralatan.
|
Struktur Utama |

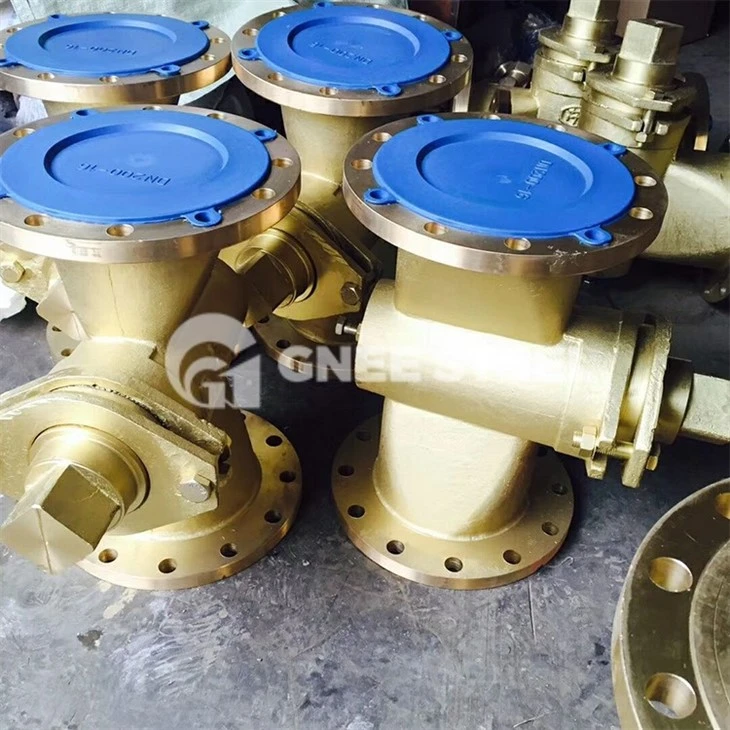

Injap Palam Blok Berganda & Berdarah |
| Saiz | julat dari 2"~24" |
| Tekanan | ANSI 150LB~600LB, PN10~PN100 |
| Operasi | Pemasangan Terus, Roda Tangan, Operator Gear, Penggerak Pneumatik atau Penggerak Elektrik |
| Menamatkan sambungan | RF, RTJ, BW |
| bahan | Keluli Karbon, Keluli Tahan Karat, Dupleks |
| Standard | API6D |
| Standard Pemeriksaan | API598 |
Bahan badan standard
• Keluli Karbon 1.0619, ASTM A216 WCB
• Keluli Tahan Karat 1.4408, ASTM A351 CF8M
• Keluli Tahan Karat 1.4308, ASTM A351 CF8
• Tuangan keluli tahan karat tanpa aloi (Temp. rendah) 1.1138, LCC/LCB/A352
Bahan plag standard
• Keluli Tahan Karat 1.4408, ASTM A351 CF8M
• Keluli Tahan Karat 1.4308, ASTM A351 CF8
Bahan khas
• Aloi
• Monel
• Nikel
• Zirkonium
• Titan
• Tantal
• bahan lain atas permintaan
Prinsip pemilihan injap palam DBB
Mengikut ciri-ciri struktur dan fungsi reka bentuk injap palam, ia boleh dipilih mengikut prinsip berikut.
① Ia digunakan untuk mengedarkan medium dan menukar arah aliran medium. Suhu kerjanya tidak lebih tinggi daripada 300 darjah, tekanan nominal PN Kurang daripada atau sama dengan 1.6MPa, dan diameter nominal tidak lebih besar daripada 300mm. Adalah disyorkan untuk menggunakan injap palam berbilang saluran.
② Untuk peralatan dan saluran paip dalam susu, jus, bir dan perusahaan makanan lain serta kilang farmaseutikal, adalah disyorkan untuk menggunakan injap palam kon yang dipasang ketat yang diperbuat daripada keluli tahan karat austenit.
③Dalam paip cawangan, penapisan dan peralatan pembersihan untuk perlombongan medan minyak, perlombongan medan gas asli, dan pengangkutan saluran paip, jika paras tekanan nominal tidak lebih daripada Class300 dan diameter nominal tidak lebih daripada 300mm, adalah disyorkan untuk menggunakan kedap minyak injap palam kon.
④ Dalam paip cawangan, penapisan dan peralatan pembersihan untuk eksploitasi medan minyak, pengekstrakan gas asli, pengangkutan saluran paip, jika paras tekanan nominal tidak lebih besar daripada Class7500, diameter nominal tidak lebih daripada 900mm, dan suhu operasi tidak lebih tinggi daripada 340 darjah , adalah disyorkan untuk menggunakan injap palam kon bertutup minyak.
⑤ Dalam industri kimia yang besar, dalam saluran paip dan peralatan yang mengandungi media menghakis, di mana kelajuan pembukaan atau penutupan pantas diperlukan, injap palam kon bertutup lengan polytetrafluoroethylene boleh digunakan untuk media berasaskan asid nitrik; Untuk media berasaskan asid asetik, keluli tahan karat Crl8Nil 2M02Ti bertatahkan dengan injap palam kon pengedap lengan PTFE boleh digunakan.
⑥ Dalam saluran paip dan peralatan gas, gas asli dan sistem HVAC, jika diameter nominal tidak melebihi 200nm, injap palam kon jenis pembungkusan harus digunakan.
